FDB130 FDB530

Descrizione

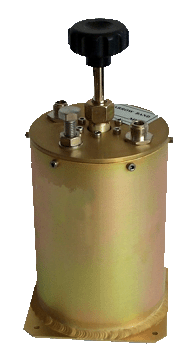

I filtri a cavitÓ FDB130 VHFe FDB530 UHF sono filtri singoli in cavita' coassiali con linea in quarto d'onda ad alto "Q". Sono realizzati esternamente in alluminio Alodyne, con linea interna in rame argentato ed isolatori in PTFE. Utilizzabili sia in ricezione che in trasmissione.

Disponibili sia nella configurazione PASSA-BANDA " FDB " che in quella ELIMINA-BANDA (NOTCH) " FDN ".

Filtro a cavitÓ VHF - UHF



Scheda tecnica

Banda di frequenza

FDB/130 : 140-180Mhz

FDB/530 : 420-560Mhz

Larghezza di banda (-3db)   50 - 300 Khz
Impedenza   50 Ohm
V.S.W.R.   < 1.2 : 1
Perdita di inserzione   0.4 - 1 db
Temperatura di utilizzo   10 - 40 ░
Connettori   N
Potenza massima   150 W
